Mit kapok kézhez a tervezés végén?
Egy belsőépítészeti kiviteli csomag rajzokból, jegyzékekből és egy árazható kiírásból áll — nem látványtervekből. A látványterv a döntéshez kell; a csomag a megépítéshez.
Krizbai András · Utoljára ellenőrizve: 2026. augusztus
A csomagnak három olvasója van, és mindháromnak mást kell megtalálnia benne. A megrendelő azt, hogy mit hagy jóvá. Az árazó kivitelező azt, hogy miből mennyi kell. A gyártó asztalos vagy lakatos azt, hogy a saját darabját hogyan készítse el. Egy rajzcsomag minősége egyetlen dolgon mérhető: hányszor kell kérdezni belőle.
Ami a csomagban van
A Ren Design kiviteli dokumentációja a felmérési tervvel indul, ±1–2 cm pontossággal, 100 m²-ig pontfelhővel és online nézegetővel. Erre épül a bontási és építési kiosztás, majd a kiosztási tervek sora: padló és burkolat, mennyezet, világítás, elektromos és gyengeáram, bútorozás. Ezután jönnek a helyiségnézetek és metszetek, a csomóponti rajzok, valamint a konszignációk — asztalos, lakatos, üveg, nyílászáró. A csomagot a tételes FF&E-nyilvántartás és az árazható mennyiségkiírás zárja, mellette a látványtervek.
| Rész | Mit tartalmaz |
|---|---|
| Felmérési terv | ±1–2 cm; 100 m²-ig pontfelhő és online nézegető |
| Bontás–építés | Mit bontunk, mit építünk, milyen szerkezettel |
| Kiosztási tervek | Padló és burkolat, mennyezet, világítás, elektromos, bútorozás |
| Falnézetek és metszetek | Helyiségenként, méretezve |
| Csomópontok | Ahol két anyag vagy két szakág találkozik |
| Konszignációk | Asztalos, lakatos, üveg, nyílászáró |
| FF&E | Tételes nyilvántartás kóddal, státusszal, forrással |
| Mennyiségkiírás | Árazható BQ/BOQ |
| Látványtervek | A jóváhagyott terv állapotáról |
A kiadás PDF-ben történik, a szakági tervezőknek és a kivitelezőnek DWG vagy IFC formátumban. A pontfelhő és a digitális iker böngészőben nézhető, telepítés nélkül — így a kivitelező a helyszínen, telefonon is meg tudja nézni, mi van a fal mögött.
A csomag legfontosabb két lapja nem a látványterv. A csomóponti rajz azért, mert ott dől el, hogy a burkolat és az asztalosmunka találkozása milyen lesz a valóságban; a konszignáció azért, mert abból gyárt az asztalos. Ha ez a kettő hiányzik, a többi rajz díszlet.

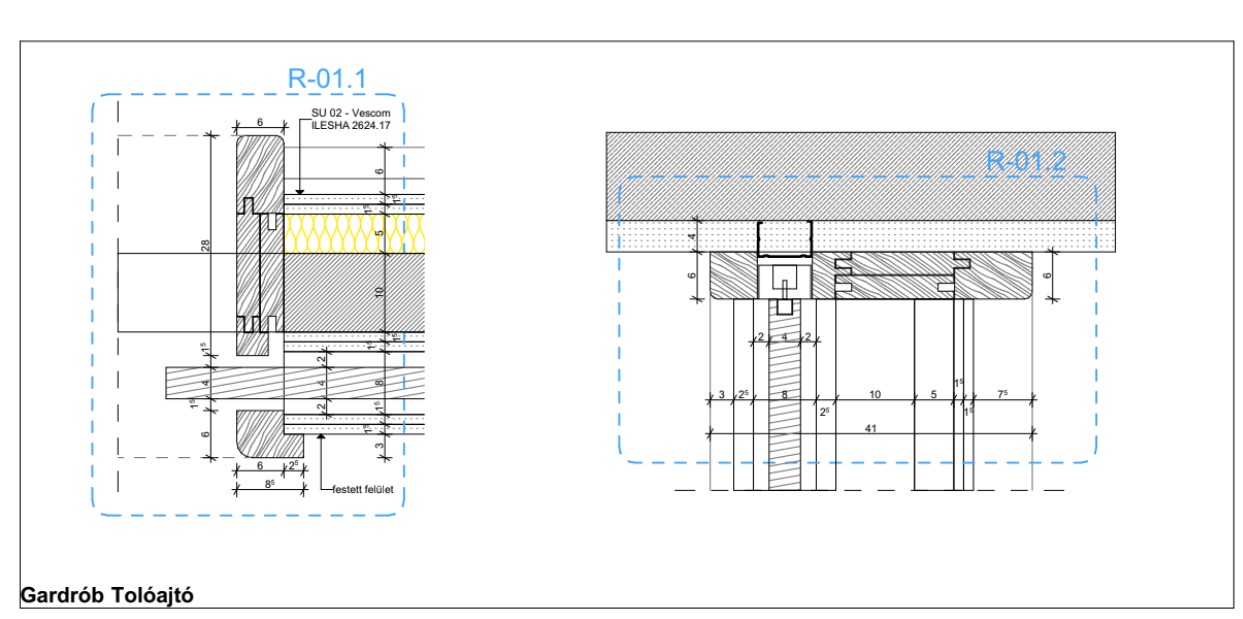

SU 02 – Vescom ILESHA 2624.17 ugyanaz a kód, amely az FF&E-nyilvántartásban a felületet azonosítja — a rajz és a beszerzési lista ugyanarra a tételre hivatkozik.Részlet egy kiviteli tervcsomagból. Ren Design, 2025.
A dokumentációnál ezeket érdemes elkerülni: csomag méretezett rajzok nélkül; konszignáció nélküli asztalosmunka; kiírás nélküli kivitelezői ajánlatkérés; és olyan rajz, amin egy anyag megnevezése szerepel kód nélkül.
A csomag a megépítéshez készül, nem a bemutatáshoz. Mennyibe kerül egy belsőépítészeti terv → · Mit tartalmaz az FF&E →
